天线方向性能是雷达搜索、捕获、跟踪的核心部分，其指标优劣会直接影响到雷达的最大作用距离、测角精度和角度分辨能力。天线性能中的方向图主瓣宽度、副瓣电平、交叉点电平、差波束零值深度等都是雷达整机性能的重要指标。雷达装备在研制、出厂、整机修竣或使用一段时间后，都要对天线方向图进行必要的测试，在这些现场条件下亟需便携式的雷达天线方向图测试解决方案。另外，测量雷达在脉冲扫描工作模式下的峰值和瞬时方向性能正成为更迫切的需求，需要提供具有大带宽采集和高实时存储深度的解决方案。

图1  雷达方向图现场测试系统

       为满足雷达在现场条件下的测试需求，适应雷达在脉冲扫描工作模式下的实时测量，中玮科技研制了雷达方向图测试设备，是一种便携式、大带宽和实时存储的解决方案。雷达方向图测试设备由宽频带雷达测量接收机、宽频喇叭天线和分析软件等组成，通过与信号发射机、被测雷达、测试转台以及伺服系统等构建雷达方向图的现场测试系统，可实现测量频率范围覆盖9kHz~18GHz，最小测量功率小于-100dBm，最小脉宽达0.5μs，具有宽频、高灵敏、快速、大存储深度、便携等特点。根据客户的具体需求，我们提供定制化方案，实现最佳的匹配性能。

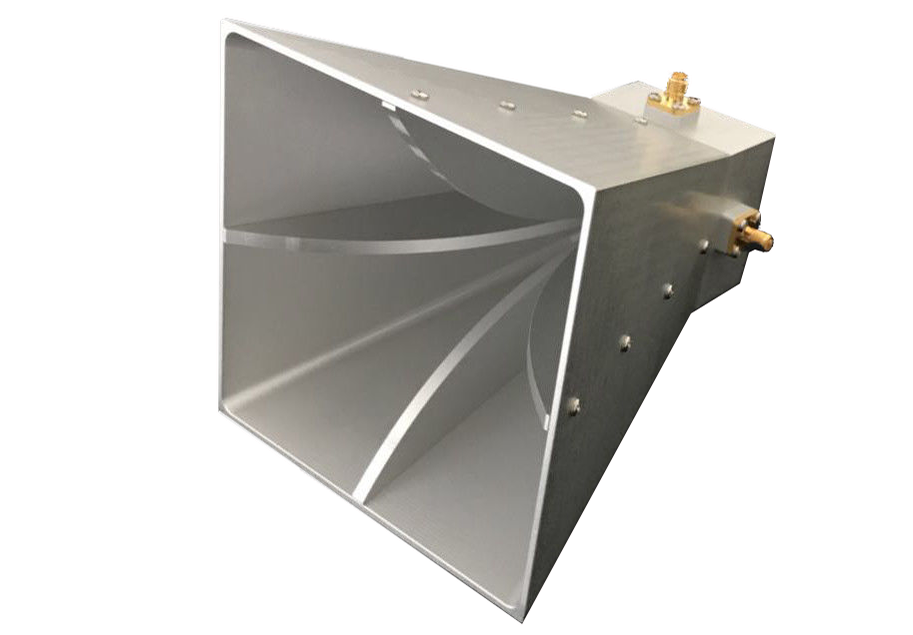

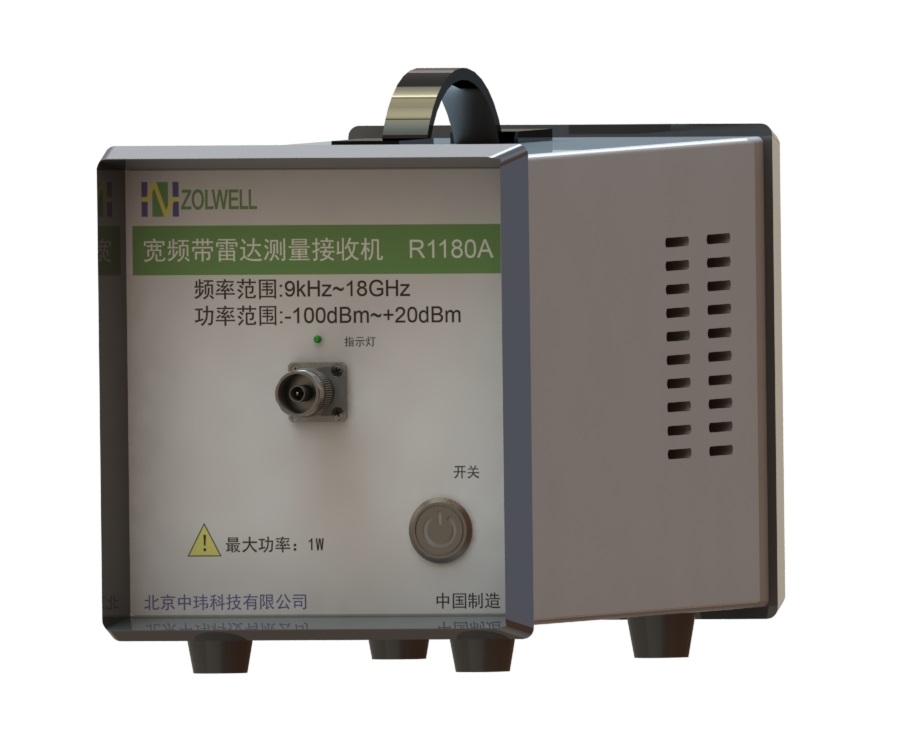

图2  宽频带雷达测量接收机                                                                                              图3  宽频喇叭天线


       本产品适用于陆基、机载、车载的连续波（CW）雷达、脉冲雷达和相控阵雷达的方向性测量。

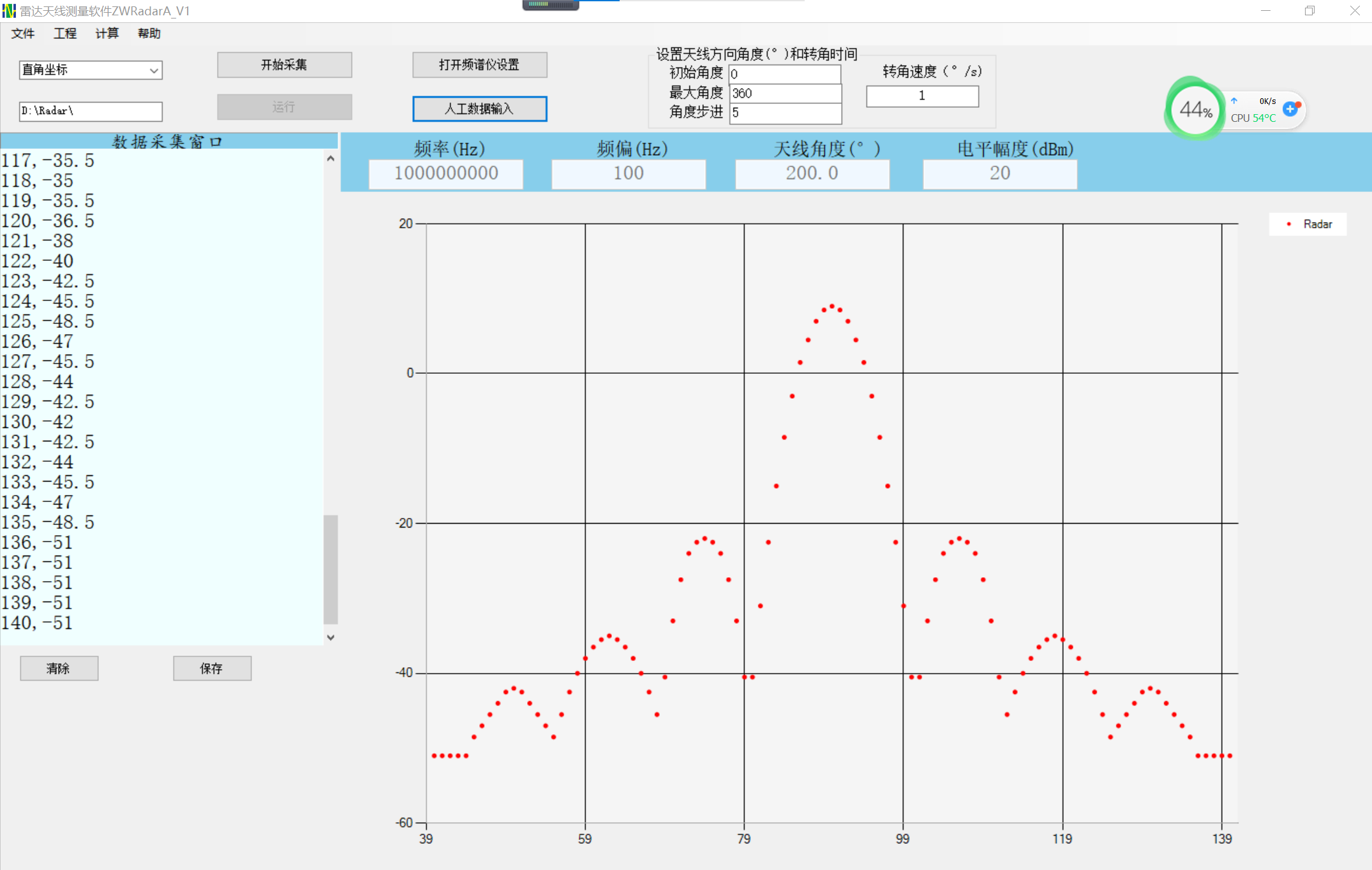

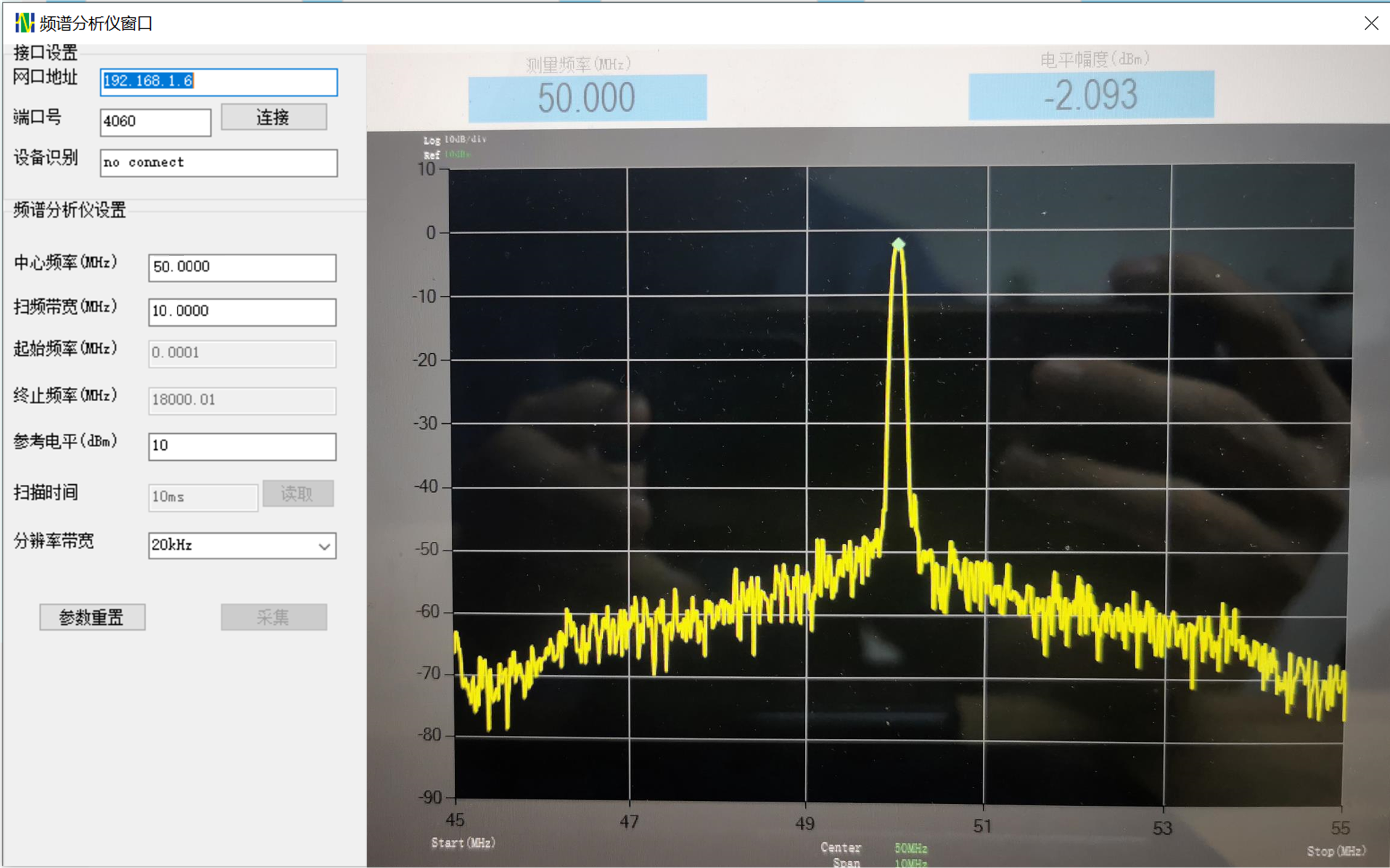

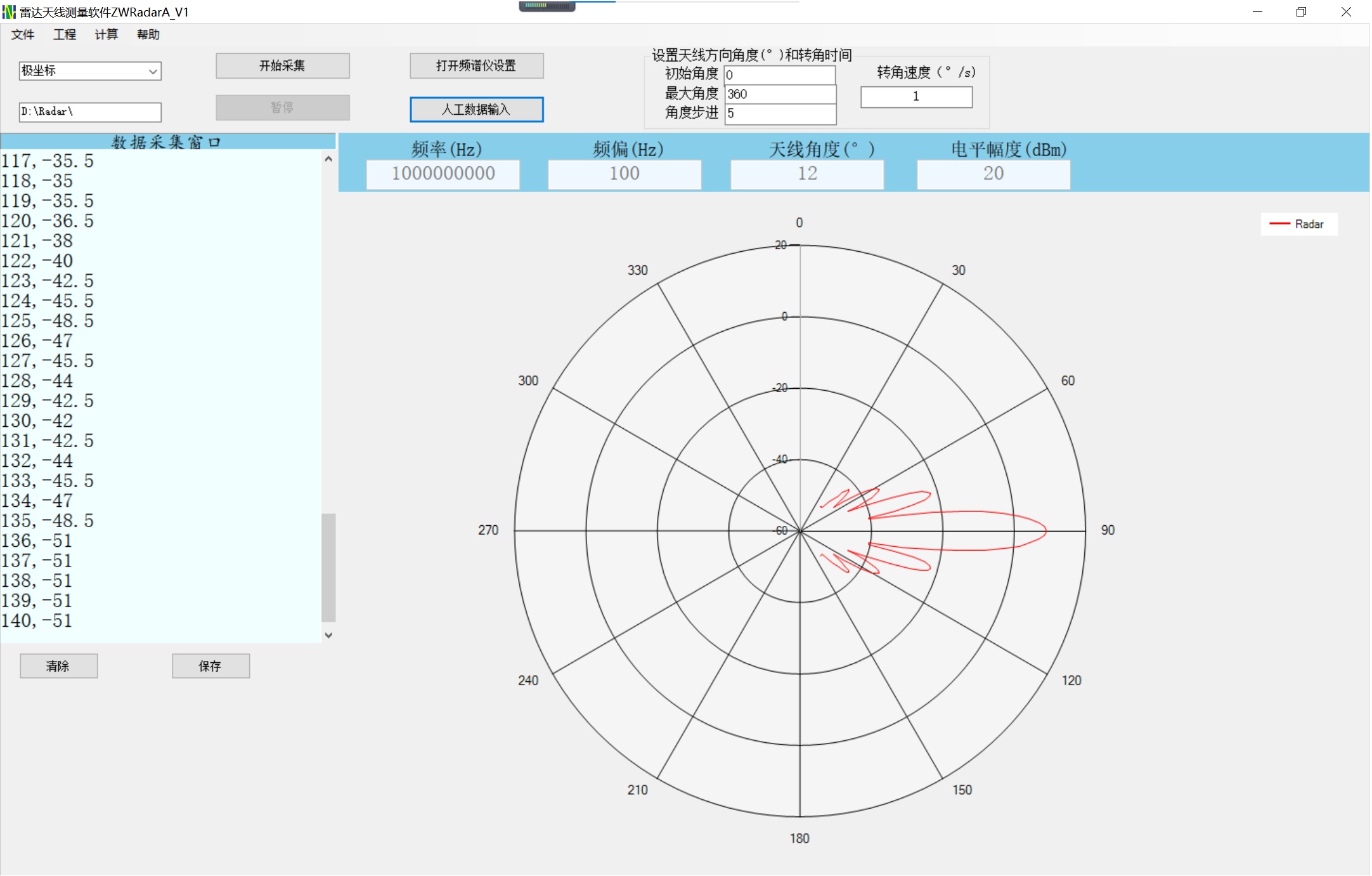

a）频谱图                                                           b）直角坐标图                                                           c）极坐标图

图4  测试软件
