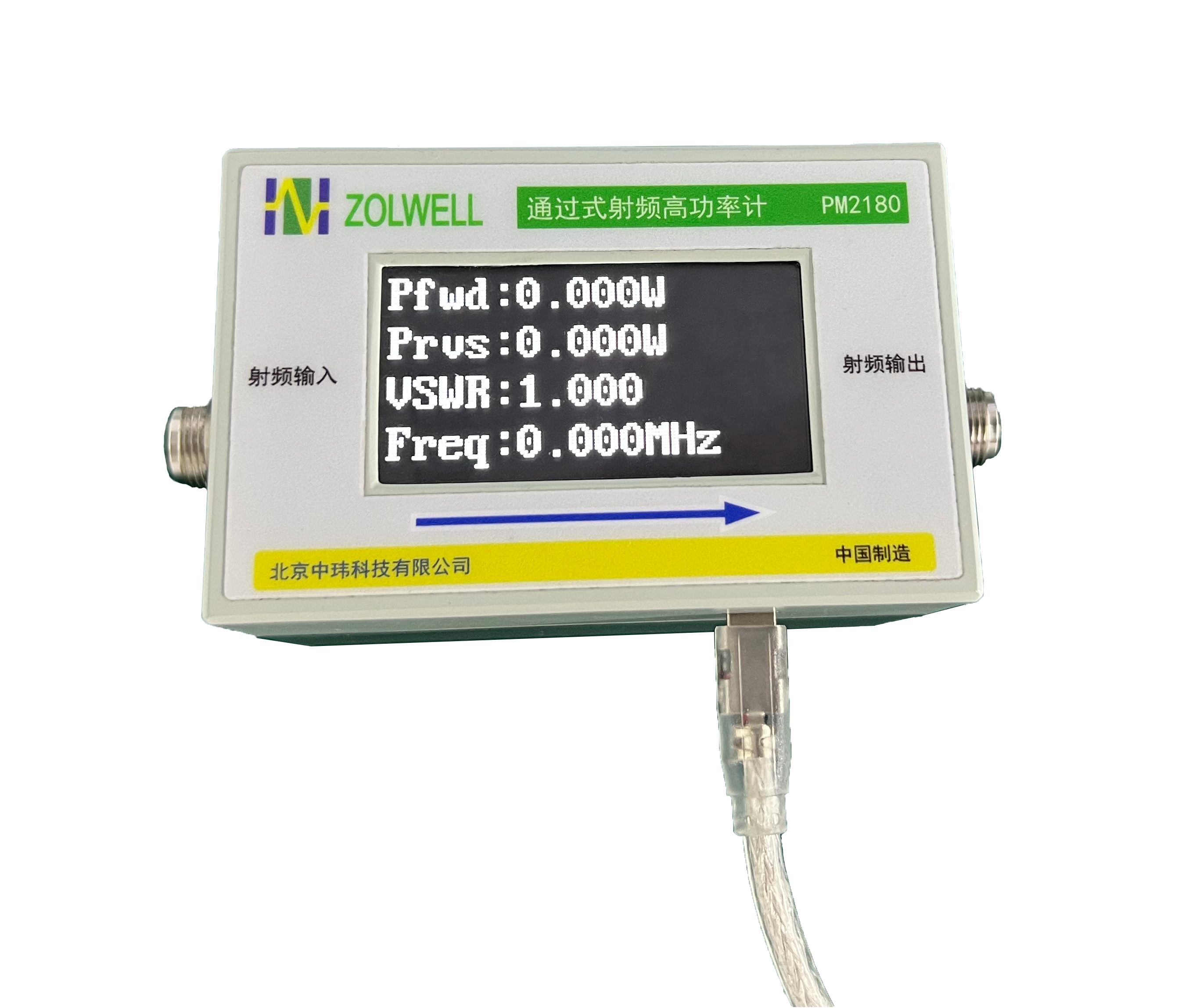

PM2180系列射频高功率计（以下简称“PM2180”），可用于各种中大功率测试测量场景，尤其适用于雷达、电台、基站、半导体刻蚀装备等无线电设备的长期监测、现场检测和维修保障，是现场测试测量的重要工具。该系列产品采用超低插损通过式模块化创新设计，集功率传感器与功率指示功能于一体，实现了在任何负载条件下同轴传输线中的正向功率和反向功率、信号频率、电压驻波比的测量和显示。
PM2180采用了中玮科技自主研制的具有超高稳定度的传感器芯片，实现高达1%以内的功率测量准确度;结构设计精巧，具有插入式和快速更换连接器，操作便捷;采用USB接口同步实现供电和通讯，使用简单方便;采用分段式设计，按照不同频段和功率量程设计具体产品规格，以供用户按照实际测量应用需求选择，在保证测量准确度的前提下，大大节省使用维护成本；还可以根据用户现场实际传输线和连接器的不同接口形式等实际需求进行扩展设计和功能定制。
平均值功率测量
|
型号 |
PM2180-1A（H） |
PM2180-2A（H） |
PM2180-3A（H） |
PM2180-4A |
|
频率范围 |
9kHz~2.5MHz |
1.6MHz~32MHz |
25MHz~1GHz |
350MHz~4GHz |
|
频率准确度 |
1.0×10-5 |
1.0×10-6 |
1.0×10-6 |
1.0×10-6 |
|
功率范围 |
A型：3W~1kW H型：3W~10kW |
A型：0.5W~1kW H型：1W~10kW |
0.5W~1kW |
150mW~150W |
|
功率测量准确度 |
±3% |
|||
|
方向性 |
≥28dB |
≥30dB |
≥28dB |
≥28dB |
|
插损 |
≤0.05dB |
≤0.05dB |
≤0.15dB |
≤0.1dB |
|
驻波 |
≤1.05：1 |
≤1.05：1 |
≤1.10：1 |
≤1.10：1 |
|
供电 |
DC+5V/0.2A |
|||
|
射频接口 |
A型：N（F） H型：7/16（可根据客户要求定制） |
|||
|
供电和通信接口 |
Mini USB |
|||
|
重量 |
＜1kg |
|||
|
体积 |
135mm（L）×64mm（W）×66mm（H） |
|||
|
工作温度 |
-20℃~+40℃ |
|||
|
储存温度 |
-40℃~+75℃ |
|||
|
选件 |
选件801：功率测量准确度士1%/2% |
|||
峰值功率测量
|
型号 |
PM2180-2P（HP） |
PM2180-3P |
|
频率范围 |
1.6MHz~32MHz |
25MHz~1GHz |
|
频率测量 |
具有频率测量功能，测量误差士1.0x10-5 |
|
|
最小脉冲宽度 |
≤100μs |
≤100μs |
|
功率范围 |
P型：1W~1kW HP型：1W~20kW |
1W~1kW |
|
功率测量准确度 |
±5% |
|
|
方向性 |
≥30dB |
≥28dB |
|
插损 |
≤0.05dB |
≤0.1dB |
|
驻波 |
≤1.05：1 |
≤1.10：1 |
|
供电 |
DC：+5V/0.2A |
|
|
供电和通信接口 |
Mini USB |
|
|
射频接口 |
N（F） （H型：7/16） |
|
|
重量 |
＜1kg |
|
|
体积 |
135mm（L）×64mm（W）×66mm（H） |
|
|
工作温度 |
-20℃~+40℃ |
|
|
储存温度 |
-40℃~+75℃ |
|
|
选件 |
选件821：功率测量准确度±2%/3% 选件822：实时功率分析功能 选件823：供电和通信接口为Type C接口，提供dBm/mW、SWR/RL、均值/峰值切换功能 选件824：长距离传输，传输距离扩展至1km |
|
